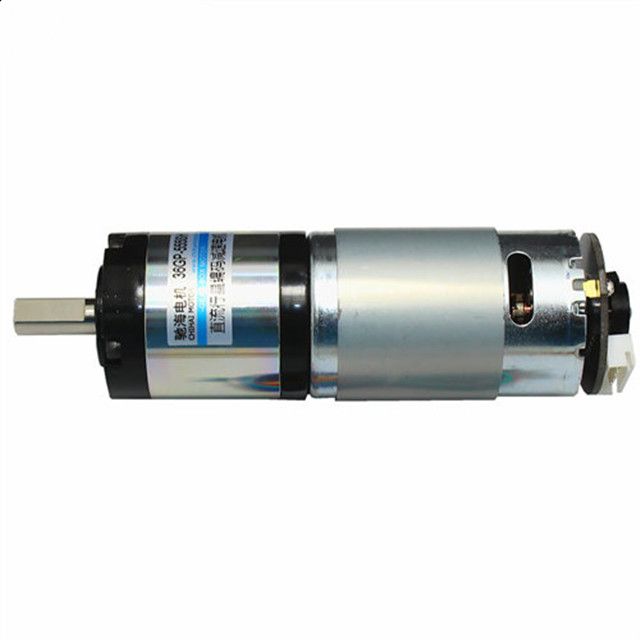

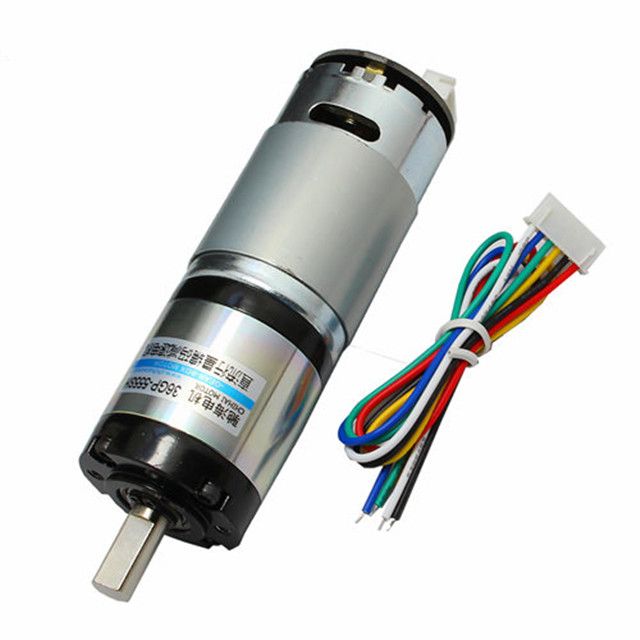

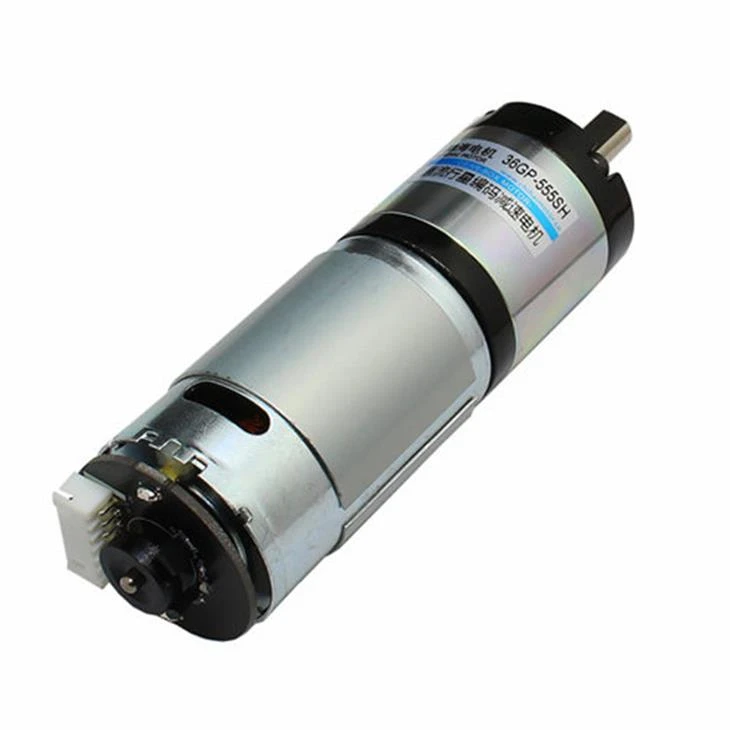

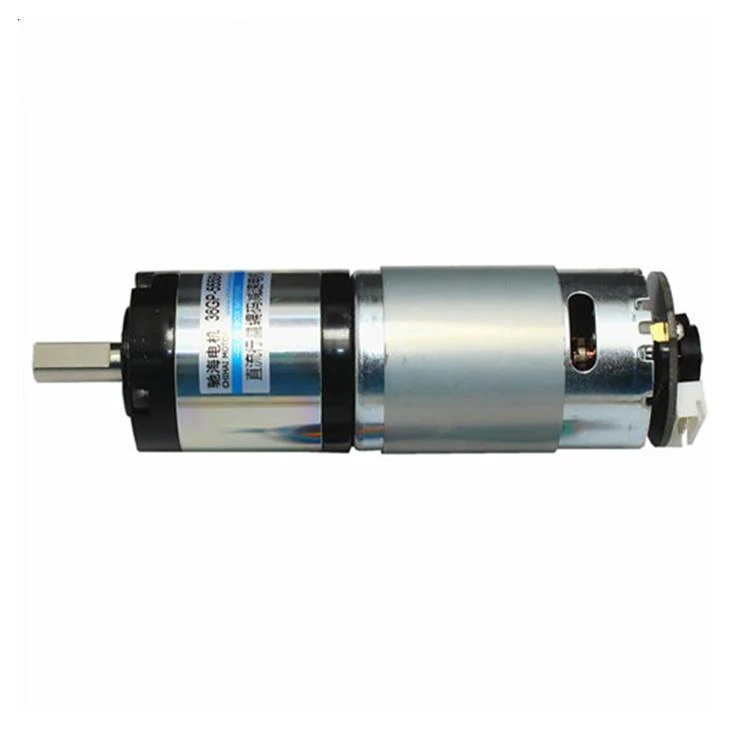

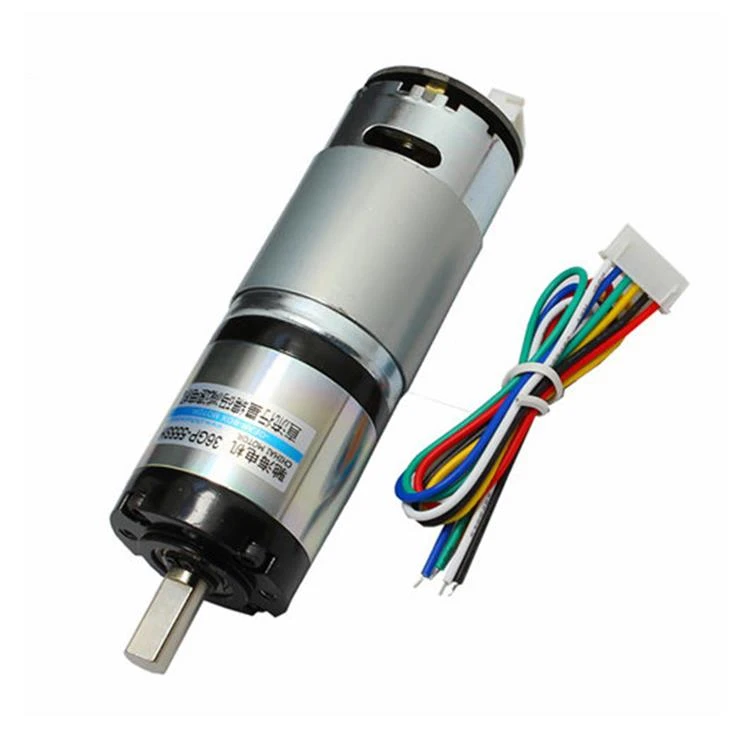

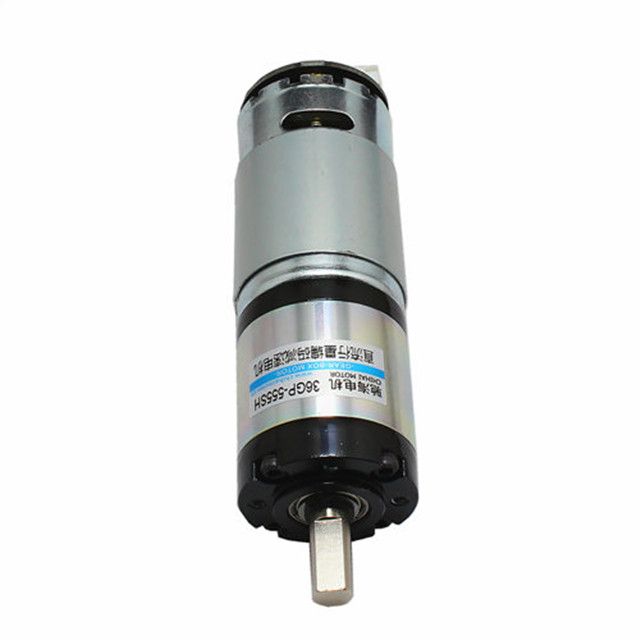

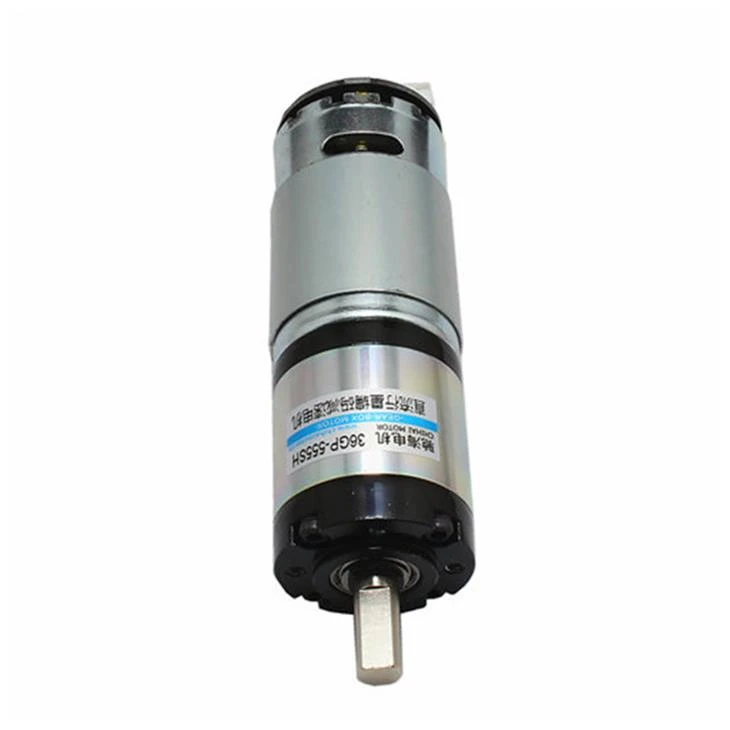

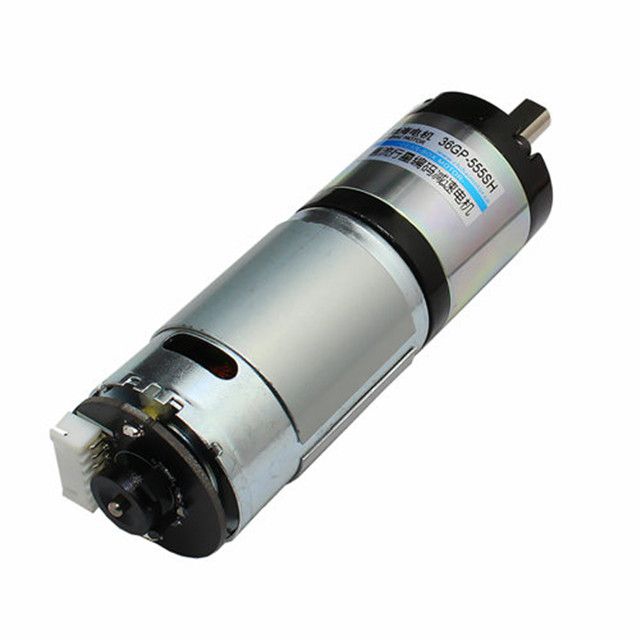

Planetarni motor s jednosmernim mehanizmom Micro DC s davačem

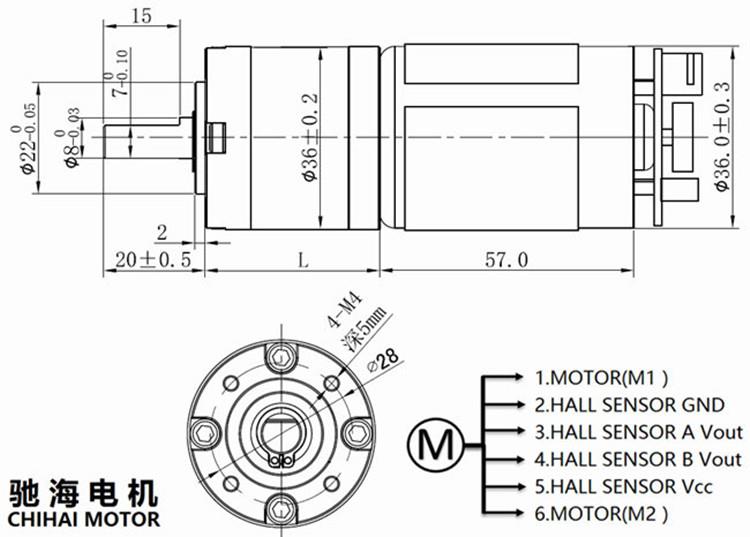

Veličina: 36 * (70 mm + L) (bez osovine i stezaljke)
Dužina osovine: 20.0MM osovina s jednim izlazom
Model: CHP-36GP-555-ABHL
opis proizvoda
Model | CHP-36GP-555-ABHLL planetarni kodni motor za usporavanje s trajnim magnetom |
Veličina | 36 * (70 mm + L) (isključujući osovinu i terminal) |
Dužina osovine | 20.0MM jednosmjerno vratilo |
Prečnik osovine | Dvojno kuglično postavljanje ležaja 8 mm tipa osovine |
voltaža | 12-24v |
Težina | 480g ili više, različiti parametri, težina je razlika veća od 10 grama |

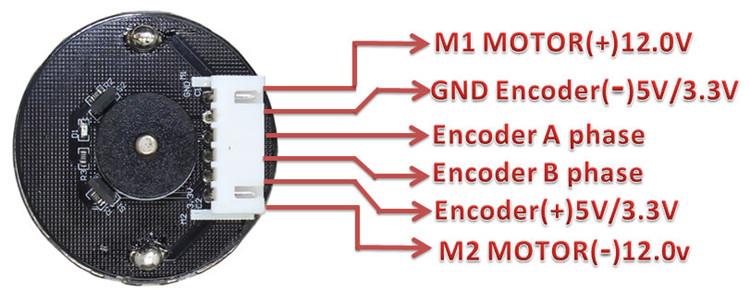

Specifikacija ožičenja | XH2.54-6PIN priključni konektor |

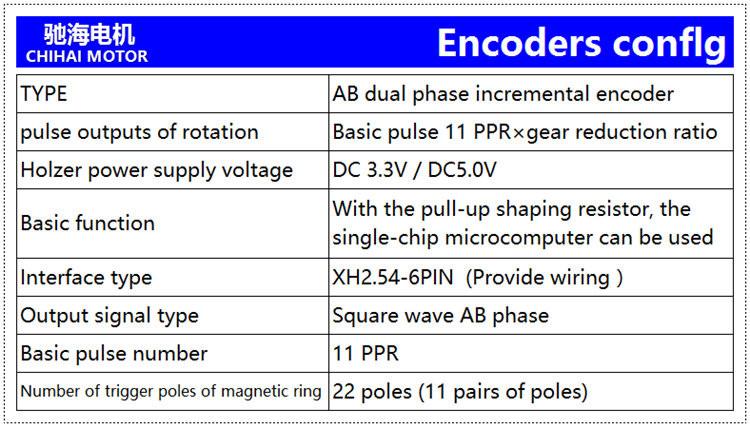

Specifikacija davača | Dvofazni AB koder, 11 linijski napon osnovnog signala 3.3V ili 5.0V |
Parametri proizvoda
Specifikacije | |||||||||||||
Model: CHP-36GP-555ABHL motor s četverostrukim zupčanicima sa stalnim magnetom, ugljeni četkom | |||||||||||||
Napon: DC24.0V maksimalna snaga 90w 24120 # | |||||||||||||
RATIO | 1: 5.2 | 1:14 | 1 dela19 | 1 dela27 | 1 dela51 | 1:71 | 1:100 | 1: 139 | 1: 189 | 1:264 | 1: 369 | 1: 515 | 1: 721 |
Struja bez opterećenja （mA) | ≤500 | ≤500 | ≤500 | ≤500 | ≤500 | ≤500 | ≤500 | ≤500 | ≤500 | ≤500 | ≤500 | ≤500 | ≤500 |
Brzina bez opterećenja (rpm) | 2300 | 855 | 630 | 440 | 235 | 165 | 120 | 89 | 63 | 45 | 30 | 23 | 16 |
Nazivni obrtni moment (kg) | 4.00 | 10,00 | 14.0 | 21.0 | 35.0 | 48.0 | 50.0 | 50.0 | 50.0 | 60.0 | 60.0 | 60.0 | 60.0 |
Nazivna brzina （rpm) | 1820 | 675 | 504 | 355 | 195 | 130 | 95 | 65 | 50 | 35 | 25 | 18 | 13 |
Nazivna struja （A) | ≤2.6 | ≤2.6 | ≤2.6 | ≤2.6 | ≤2.6 | ≤2.6 | ≤2.6 | ≤2.6 | ≤2.6 | ≤2.6 | ≤2.6 | ≤2.6 | ≤2.2 |
Broj faza | 1 pozornice | 2 pozornice | 3 pozornice | 4 pozornice | |||||||||
Dužina usporavača (mm) | 26.5 | 34.5 | 42.5 | 50.5 | |||||||||
Napon: DC12.0V max. Snaga 30W 1260 # | |||||||||||||
RATIO | 1: 5.2 | 1 dela19 | 1 dela27 | 1 dela51 | 1:100 | 1: 139 | 1:264 | 1: 515 | |||||
Struja bez opterećenja （mA) | ≤400 | ≤400 | ≤400 | ≤400 | ≤400 | ≤400 | ≤400 | ≤400 | |||||
Brzina bez opterećenja (rpm) | 1150 | 315 | 220 | 115 | 60 | 43 | 23 | 11.5 | |||||
Nazivni obrtni moment (kg) | 3,00 | 7.0 | 10.0 | 20.0 | 40.0 | 50.0 | 50.0 | 50.0 | |||||
Nazivna brzina （rpm) | 880 | 240 | 165 | 90 | 45 | 32 | 20 | 10.5 | |||||
Nazivna struja （A) | ≤2.0 | ≤2.0 | ≤2.0 | ≤2.0 | ≤2.0 | ≤2.0 | ≤1.7 | ≤1.5 | |||||
Moment zaustavljanja (kg.cm) | ≥7 | ≥25 | ≥30 | ≥50 | ne može preći 60kg.cm | ||||||||
Staje struje （A） | ≤9.5 | ≤9.5 | ≤9.5 | ≤9.5 | ≤9.5 | ≤9.5 | ≤9.5 | ≤9.5 | |||||
Stubovi planetarnih pogona | 1 pozornice | 2 pozornice | 3 pozornice | 4 pozornice | |||||||||
Dužina usporavača (mm) | 26.5 | 34.5 | 42.5 | 42.5 | 42.5 | 42.5 | 50.5 | 50.5 | |||||
Pakovanje i dostava
PAKET:
Standardno izvozno kartonsko pakovanje.
VRIJEME ISPORUKE:
3-20 dana nakon potvrde narudžbe, treba odrediti detalje o datumu isporuke prema
proizvodna sezona i količina narudžbe.
PAŽNJA:
Ako su potrebna posebna dokumentacija o carinjenju, molimo da nas unaprijed kontaktirate za potvrdu.
