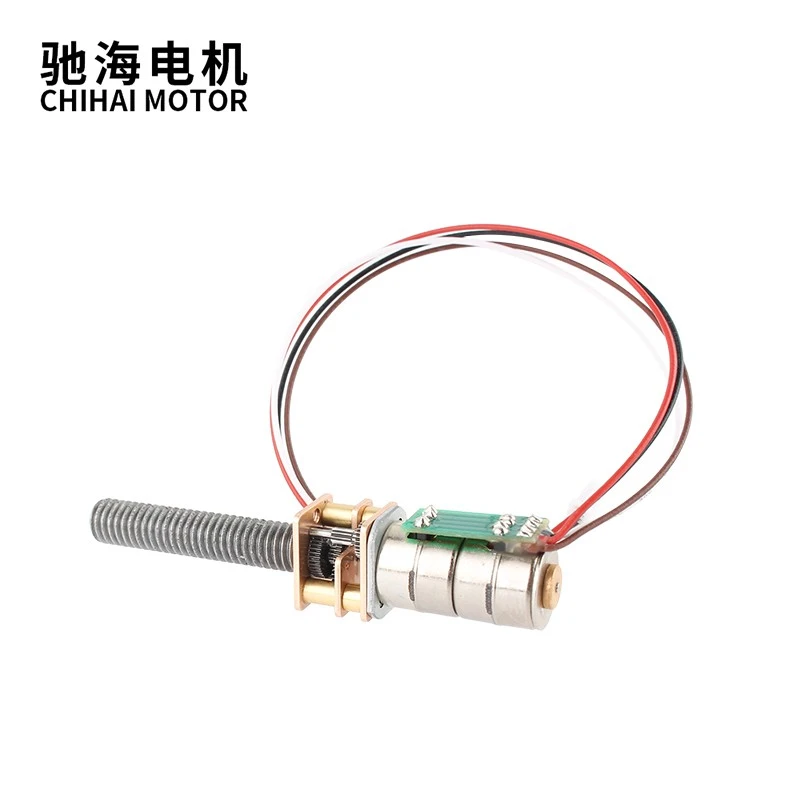

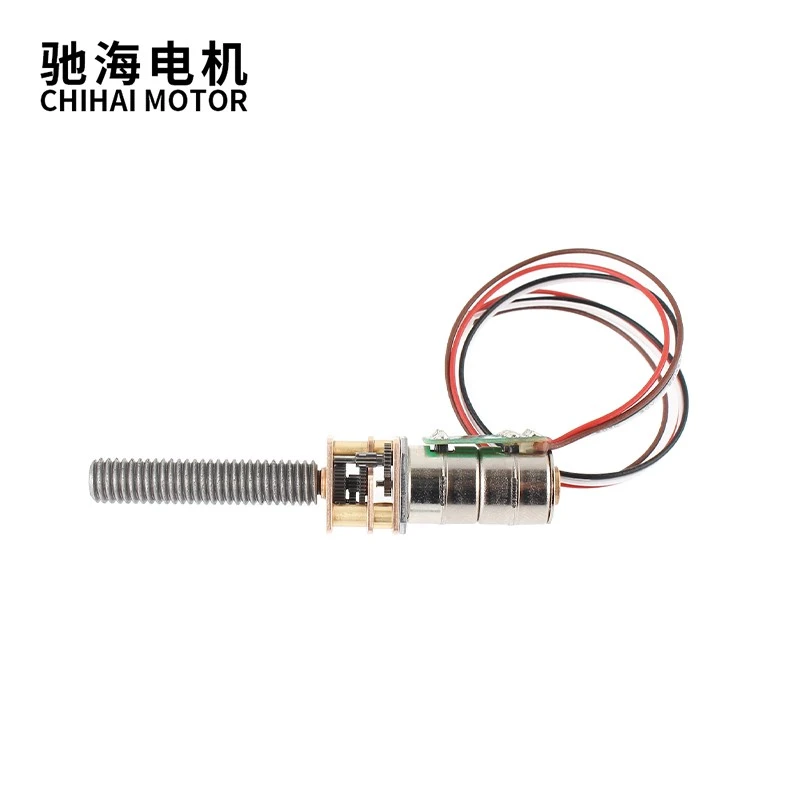

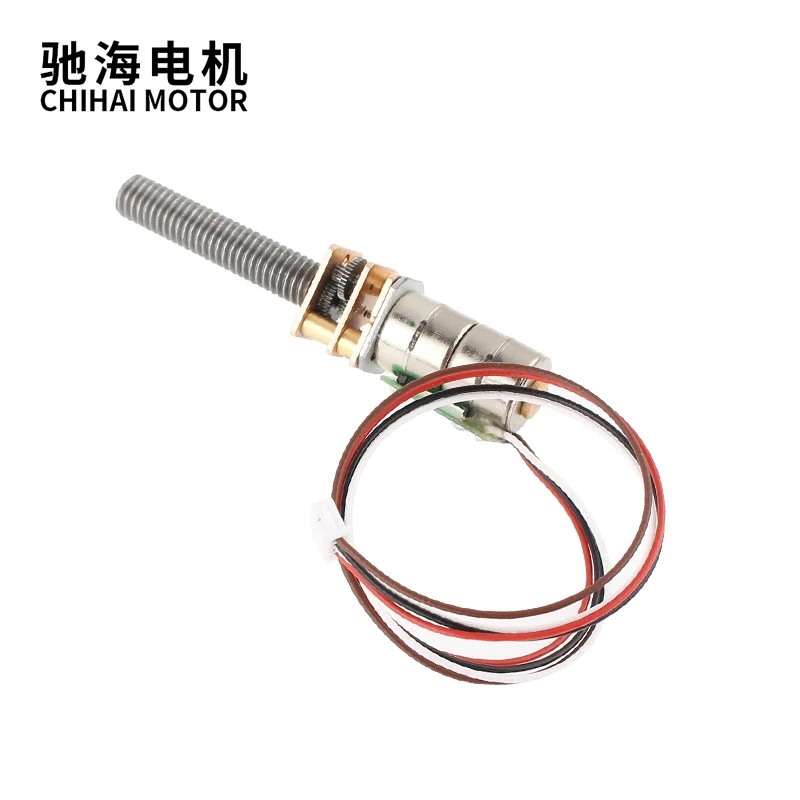

Dvoslojni motor stepena bez četkica

CHS-GM 12-10 By-Probrushless Dvoslojni motor stepena za stepeni

Pošaljite upit

Opis proizvoda:

Marka	Chihai motor
Model	Chs-GM 12-10 by-Pro Dvoslojni motor stepena bez četkica
Dužina osovine	30mm
Osovina Dianeter	M6 navoj osovinu
Napon	DC 5. 0 V
Težina	Oko 18g
primjena	Inteligentna platforma, električni selfieni štap, Robot za praćenje fotoaparata za mobilne telefone, Inteligentni manipulator itd

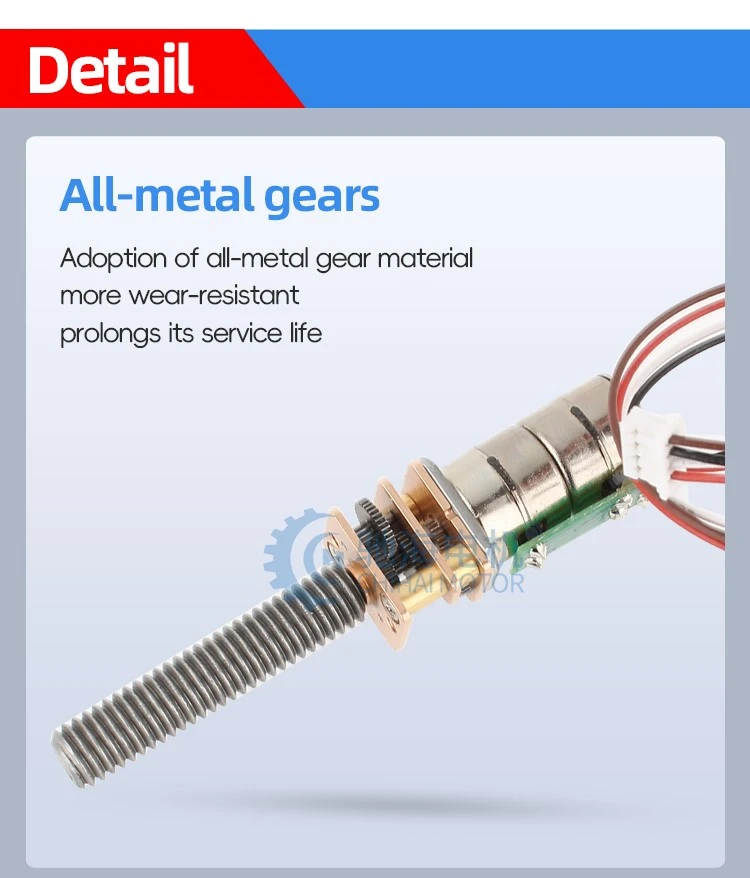

All-Metal Gears:

Usvajanje all metalnog materijala opreme otpornih na nošenje produžava svoj radni vijek

2- faza bez četkica 4- unos motora

M6 navoj osovinu:

Navojna outlet osovina dostupna je sa prirubnicom

Motor dvostrukog snopa:

Tip dvostrukih snopa je stabilan i efikasan, sa malim proizvodnjom topline i laganom težinom

Detaljne slike:

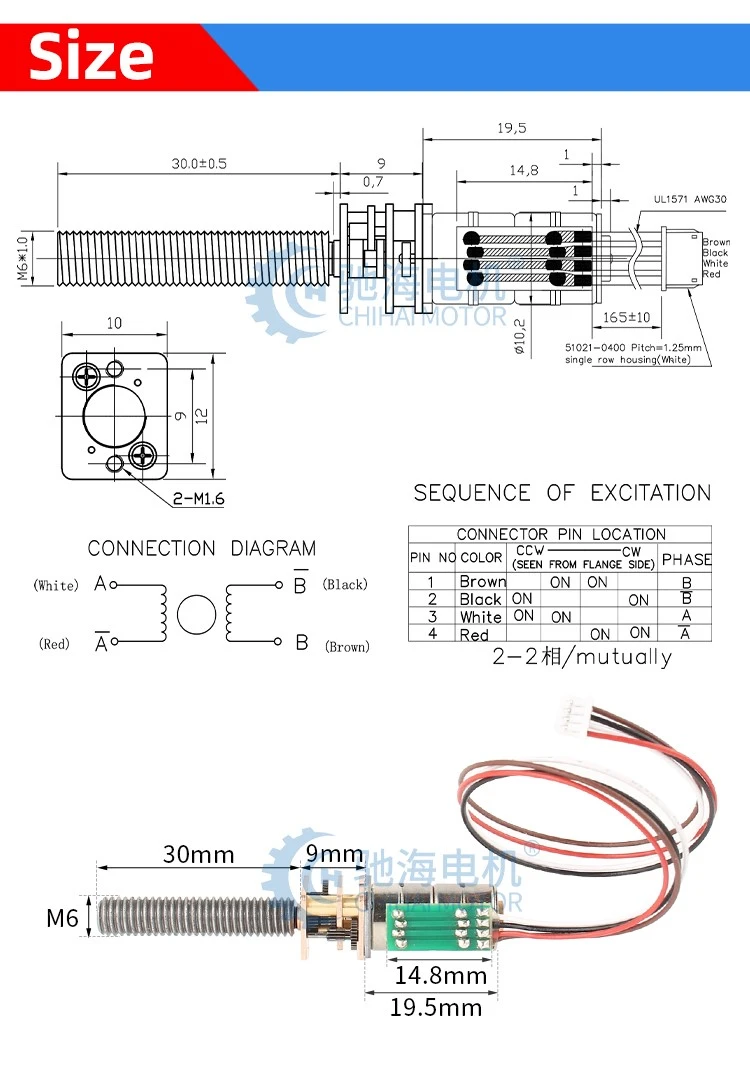

10BY03

10BY04

10BY05

10BY06

10BY07

Proizvod i specifikacije

Model: CHS-GM 12-10 by-Pro bez četkica bez četkica za smanjenje stepena grešaka

Napon	DC 5. 0 V (vozač IC: L6219)
Ne. faza	Bipolarna 2-2 faza
Omjer	1:10	1:20	1:30	1:50	1:100	1:150	1:210	1:298	1:380
Precizan omjer smanjenja	9.68	19.36	29.47	51.1	99.3	150.96	209.76	297.9	379.16
Ugao koraka	1,88 stepen	0 93 stepena	0 61 stepen	0 35 stepen	0 18 stepen	0 12 stepen	0 086 stepeni	0 06 stepen	0 047 stepena
Brzina (1000 pps)	300	200	100	60	30	20	14	10	8
Fazna struja	260mA / faza
Fazni otpor	19,5 ± 7% Ohm / faza
Fazna induktivnost	2,65 mh / faza
Twarment Moment (kgf.cm)	0.20	0.40	0.60	0.90	1.80	2.40	Maksimalno dozvoljeno 3. 0 kgf.cm
Povucite obrtni moment (kgf.cm)	0.05	0.09	0.15	0.23	0.45	0.65	1.00	1.40	1.80
Maksimalna početna frekvencija	Više od 1200 pps
MAX frekvencija odgovora	Više od 900 pps

Električna karakteristika
1	Nazivni napon	5V DC (DRIVER IC: 6219)
2	Struja po fazi	260
3	Otpornost na zavojnicu	19,5 ± 10% Ohm / faza
4	Faze br.	2 faze
5	Ugao koraka	18 stepeni / korak
6	Način uzbuđenja	2 faze uzbuđenje
7	Režim pogona	Bipolarni pogon
8	Okret za izvlačenje	Više od 7GF-CM na 500pps
9	Držeći obrtni moment	Više od 25GF-cm u 0 pps
10	Izolacija Cl dupe	Klasa E za zavojnice
11	Snaga izolacije	100 v AC na jednu sekundu
12	Otpornost izolacije	50Mω DC 500 V
13	MAX frekvencija odgovora	Više od 1000 pps
14	Maksimalna početna frekvencija	Više od 900pps
15	Raspon radne temperature	-0 ~ +55 stepen
